Tableau de communication

Norme

Précisions de la NF C 15-100 :

Au fil des ans, la norme NF C 15-100 complète ses prescriptions et recommandations concernant le système de communication. Aujourd’hui, la norme impose un minimum d’une prise de communication par pièce principale et dans la cuisine, avec un minimum de deux prises au total. Chacune de ces prises est desservie par une canalisation provenant du tableau de communication disposée dans la gaine technique logement (GTL).

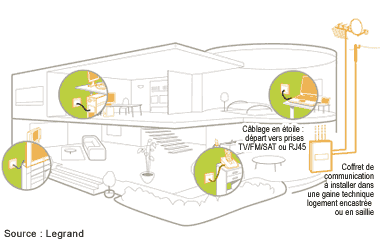

Au cœur de l'installation, le tableau de communication

Disposé à proximité du tableau de répartition, voire incorporé dans celui-ci, le tableau de communication fait partie de la gaine technique logement (GTL). Son rôle de centralisation est triple :

-      Regrouper les points de livraison des différents opérateurs : téléphonie, avec le dispositif de terminaison intérieur (DTI) ; télévision, qu’il s’agisse du câble d’antenne, de la parabole ou de l’opérateur ; ADSL avec son modem.

-      Distribuer ces signaux vers les prises de communication réparties dans les différentes pièces

-      Assurer le brassage (la répartition) du bouquet de services (téléphone, TV, ADSL, audio…) vers les prises terminales. Ce brassage peut également relier différents périphériques informatiques entre eux, par exemple un ordinateur à une imprimante située dans une autre pièce.

Ces tableaux de communication existent en plusieurs tailles, avec une dimension minimale de 250 x 225 x 70 mm. Pour les plus petits d’entre eux.

Tel que prescrit par la norme, le tableau de communication a l’avantage de faciliter l’évolution ultérieure de l’installation en permettant de disposer des mêmes services où que l’on soit dans le local d’habitation. La distribution des signaux de communication est ainsi homogénéisée. Dans un contexte où les fonctions de communication prennent une place de plus en plus importante dans notre vie (cas par exemple du maintien à domicile), le tableau de communication devient, en termes de distribution, tout aussi important que le tableau électrique.
