Réseau cuivre
|

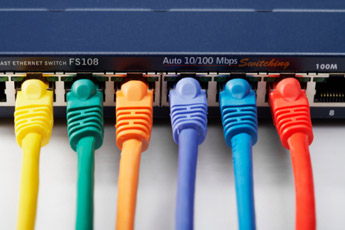

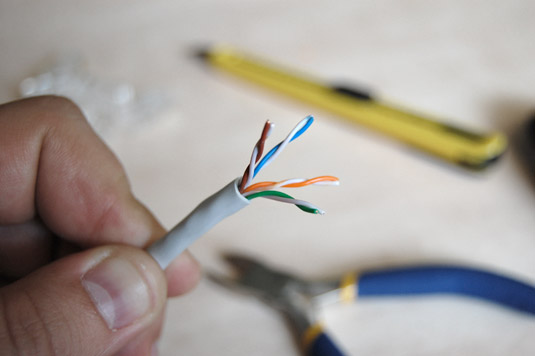

Câblage RJ 45 C'est le moyen le plus utilisé dans les solutions réseaux bureautique, industriel domestique. Appelé aussi réseau cuivre ou ethernet. le débit est le plus rapide (10/100/1000 Mb/s) et le plus fiable. il ne faut pas que le réseau ne dépasse pas 100 m d'un bout a l'autre. |
 |
Les catégories de câbles

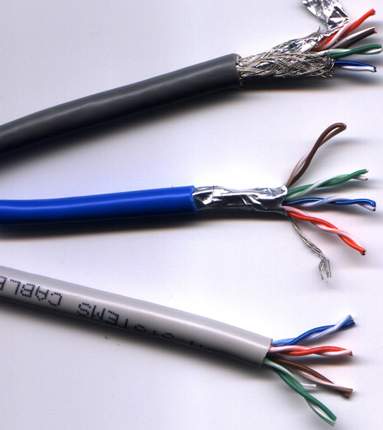

L’UTP est standardisé en diverses catégories d’intégrité du signal. Ces différentes catégories sont ratifiées régulièrement par les autorités de normalisation ANSI/TIA/EIA. Plusieurs d’entre elles ont des équivalents européens normalisés par la norme internationale ISO/CEI 11801 et la norme française NF/EN 50173-1 définissant le câblage structuré.
|
Catégorie 1 La catégorie 1 est constituée par un type de câblage abandonné. Cette catégorie de câble était destiné aux communications téléphoniques. Cette norme n’est plus d’actualité. Catégorie 2 La catégorie 2 est constituée par un type de câblage abandonné. Cette catégorie de câble permettait la transmission de données à 4 Mbit/s avec une bande passante de 2 MHz, notamment pour les réseaux de type Token Ring. Catégorie 3 La catégorie 3 est constituée par un type de câblage permettant une bande passante de 16 MHz, il est défini dans la norme ANSI/TIA/EIA-568B. Ce type de câble de nos jours ne sert principalement plus qu’à la téléphonie sur le marché commercial, aussi bien pour les lignes analogiques que numériques (systèmes téléphoniques, par exemple : Norstar, etc.). Il est également utilisé pour les réseaux Fast Ethernet (100 Mbps). Ce type de câblage est en cours d’abandon (en 2007) par les opérateurs au bénéfice de câbles de catégorie 5e ou supérieure, pour la transmission de la voix comme des données. |
 |
|
Catégorie 4 La catégorie 4 est constituée par un type de câblage permettant une bande passante de 20 MHz. Ce standard fut principalement utilisé pour les réseaux Token Ring à 16 Mbps ou les réseaux 10BASE-T. Il fut rapidement remplacé par les catégories 5 et 5e. Dans la norme actuelle ANSI/TIA/EIA-568B, seule la catégorie 3 est décrite. Catégorie 5 La catégorie 5 est constituée par un types de câblage qui permet une bande passante de 100 MHz. Ce standard permet l’utilisation du 100BASE-TX et du 1000BASE-T, ainsi que diverses applications de téléphonie ou de réseaux (Token ring, ATM). Il était décrit dans l’ancienne norme ANSI/TIA/EIA-568-A. Dans la norme actuelle, seules les catégories 5e et 6 restent décrites. Catégorie 5e / classe D La catégorie 5e (enhanced) est constituée par un types de câblage qui peut permettre une vitesse allant jusqu’à 1 000 Mbits/s. C’est un type de câblage permettant une bande passante de 100 MHz (apparu dans la norme TIA/EIA-568B). La norme est une adaptation de la catégorie 5 (résistance < 9,38 Ω/100 m, capacité mutuelle < 5,6 nF/100 m, capacité à la masse < 330 pF pour une fréquence comprise entre 1 kHz et 1 GHz, impédance de la paire diff adaptée à 100 ohms ±15 % pour une fréquence comprise entre 1 MHz et 1 GHz, temps de propagation < 5,7 ns/m à 10 MHz, le type de blindage et l’appairage en longueur ne sont pas spécifiés). |
 |
|
Catégorie 6 / classe E La catégorie 6 est constituée par un type de câblage permettant une bande passante de 250 MHz et plus (norme ANSI/TIA/EIA-568-B.2-1 et ISO/CEI 11801 ed.2). Catégorie 6a / classe Ea Ratifiée le 8 février 2008, la norme 6a est une extension de la catégorie 6 avec une bande passante de 500 MHz (norme ANSI/TIA/EIA-568-B.2-10). Cette norme permet le fonctionnement du 10GBASE-T sur 90 mètres. Catégorie 7 / classe F La catégorie 7 a une bande passante de 600 MHz. Elle permet l’acheminement d’un signal de télévision modulé en bande VHF ou UHF, mais pas dans une bande satellite.
|
|
