Tableau électrique

Pour toute installation électrique industrielle et tertiaire, 3CR-Concept réalise :

L’étude, le montage et l’assemblage d’armoires & tableaux électriques.

3CR-Concept installe des produits permettant une importante disponibilité de l’énergie et assurent une sécurité maximale.
Robustes et évolutifs, ils apportent une réponse optimale à vos besoins dans les secteurs industriels et tertiaires. L’architecture électrique est repartie en plusieurs niveaux :

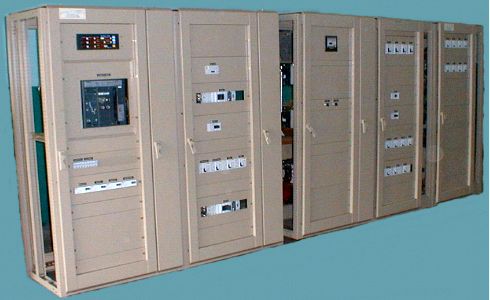

Tableau Général Basse Tension (TGBT)

C'est le tableau électrique basse tension des grandes installations électriques.

Ce tableau fait le lien entre l'arrivée du fournisseur (comme EDF en France) et le réseau du client (Entreprise, particulier...). Il peut être suivi de tableaux divisionnaires en fonction de la grosseur et du cahier des charges de l'installation. Il permet une adaptation de tension pour la suite de l'installation.

Tableaux divisionnaire

Le Tableau Divisionnaire (TD) d'unité regroupe, entre autres, l'alimentation électrique et les protections des circuits d'éclairage. Il se trouve à un endroit stratégique et central lié à l'occupation continue des locaux : près d'un local d'accueil ou d'un local de veille.

On prévoira un espace de réserve suffisant dans le tableau pour permettre d'y inclure les organes d'action, de commande et de gestion d'éclairage centralisé.

La position du Tableau Divisionnaire est souvent liée :

• aux contraintes architecturales et techniques (positionnement des trémies et des espaces techniques imposés),
• au compartimentage incendie (un tableau électrique par compartiment).


Tableaux locaux

Certains locaux spécialisés nécessitent une alimentation particulière, via des transformateurs d'isolement par exemple (selon la note technique T013). C'est le cas d'une salle d'opération d'un hôpital, par exemple.

L'alimentation de l'éclairage de ces locaux sera décentralisée par rapport au tableau divisionnaire de l'unité. Ce tableau local sera placé à proximité de la sortie , afin de notamment sensibiliser le personnel pour éteindre l'éclairage lorsque l'activité est terminée.

• Le choix de l'emplacement de la commande tiendra compte de la possibilité de sensibiliser le personnel.
