Électricité: Norme électrique

3CR-Concept est la pour vous aider avec les normes dont voici quelques extraits.

Depuis 2002, voici les nouvelles exigences :

  • Un nombre minimum de socles de prise de courant et de circuits spécialisés (électroménager),
  • Généralisation de la protection différentielle 30 mA,
  • Mise en œuvre d'un disjoncteur différentiel de type A pour protéger notamment la plaque de cuisson et le lave-linge,
  • Une protection 2A dédiée à la VMC,
  • Une protection 2A pour le circuit d'asservissement tarifaire, le fil pilote ou le gestionnaire d'énergie,
  • Dispositifs de connexion pour luminaires (DCL),
  • Mise en œuvre obligatoire de parafoudre dans certains cas,
  • Obligation de fournir un schéma de l'installation,
  • Réserve de 20% minimum obligatoire dans le ou les tableau(x) de répartition,
  • Interdiction des appareillages à griffes et obligation d'obturateurs pour les prises de courant 16A ou plus,
  • Tous circuits équipés d'un conducteur de terre, y compris ceux alimentant les appareils dotés d'une double isolation et les circuits d'éclairage.
 schéma

Nombre minimum de socles de prise de courant et de circuits spécialisés

  • Chambres : 3 prises minimum ;
  • Séjour : diviser par 4 la surface (m²) de la pièce pour avoir le nombre minimum de prises (5 prises pour les séjours de moins de 20 m²) ;
  • Cuisine : 6 prises dont 4 à répartir au dessus des plans de travail (mais pas au dessus de l'évier ou des plaques de cuisson). Les prises pour le gros électroménager viennent en supplément ;
  • Gros électroménager : minimum 3 prises dédiées et sur circuits séparés (lave-linge, lave-vaisselle, congélateur). 1 circuit doit être prévu pour chaque gros appareil électroménager supplémentaire ;
  • Couloir et autres locaux > 4 m2 : une prise minimum ;
  • Une prise électrique à proximité de chaque prise communication (téléphone, télévision) ;
  • Un point d'éclairage au minimum par pièce, entrée principale, entrée de service.

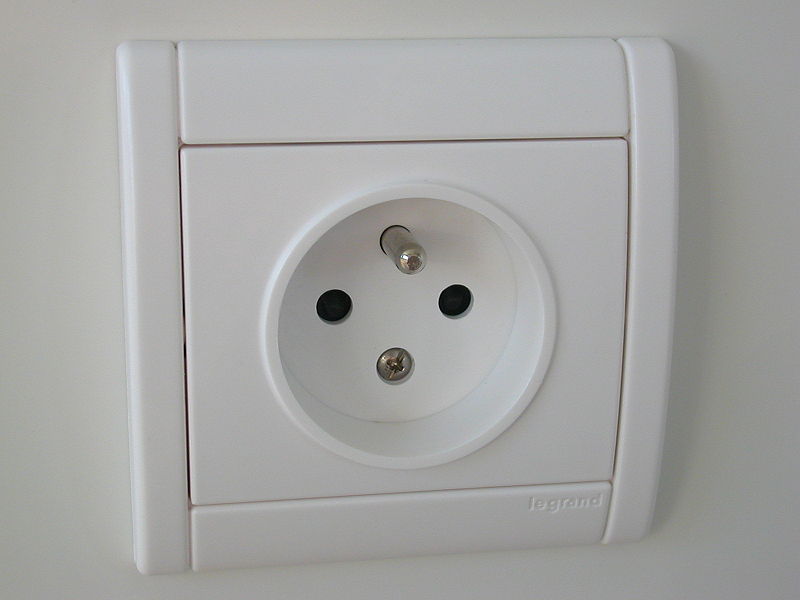

 prise électrique

Prises de communication et de télévision

Il faut installer au minimum une prise de communication par pièce principale et une pour la cuisine. Le type préconisé des prises de communication est RJ45, ce qui permet outre le branchement d'un téléphone, de créer un réseau local informatique dans votre logement. Les anciennes prises téléphoniques en "T" sont encore admises. Pour les logements supérieurs à 100m², l'installation d'au moins trois prises de télévision est obligatoire.

 prises info et téléphone

Disjoncteurs différentiels

Dans le cas d'installations récentes, le disjoncteur de branchement (fourni par EDF ou équivalent) comporte un dispositif de coupure différentielle moyenne sensibilité (500mA).
Dans le circuit aller-retour (phase-neutre), si le courant traversant le conducteur "aller" diffère de plus de 0,5A du courant traversant le conducteur "retour", alors le disjoncteur "disjoncte".

Ceci apporte un premier niveau de sécurité pour les biens en cas de fuite de courant vers la terre.
Cependant, la valeur de 500mA reste bien supérieure au maximum tolérable par un être humain si ce courant de fuite traverse son corps !

Pour protéger les êtres humains des risques d'électrocution (cas typique où l'utilisateur touche la face avant d'un appareil "à la masse"), tous les circuits de l'installation doivent être protégés par des disjoncteurs différentiels assignés au plus égal à 30 mA.

Dans le cas de logements de surface > 100 m², 3 disjoncteurs différentiels de type AC doivent être installés (avec répartition judicieuse des circuits sur ces 3 disjoncteurs).
Dans tous les cas, un disjoncteur différentiel de type A doit être utilisé pour protéger indépendamment les circuits "cuisson" et "lave-linge".

Les disjoncteurs différentiels de type AC détectent les fuites de courant sinusoïdaux alors que les différentiels de type A détectent aussi les fuites de courant à composante continue.

demande de devis

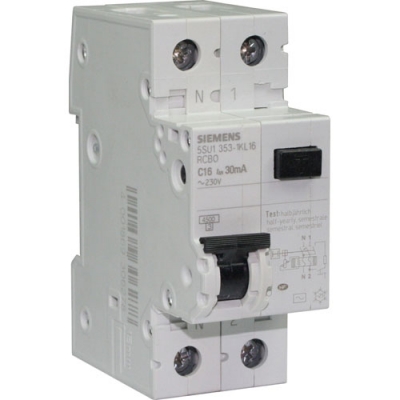

disjoncteur

Éclairage

éclairage

3CR-Concept vous installe tous types d’éclairage. Du simple spot lumineux, mais aussi des luminaires, appliques, éclairage extérieur, projecteurs extérieur, balisage extérieur chez le particulier. Nous vous fournirons le maximum de conseils pour vous équiper de façon intelligente tout en respectant les normes en vigueurs. Nous pouvons aussi vous poser des arrivées d’alimentation pour l'éclairage.

Pour les professionnels nous installons tous types d’enseignes à l'extérieur comme à l'intérieur ainsi que de l’éclairage normalisé en fonctions de votre activité.

demande de devis

Le tableau électrique

3CR-Concept votre installateur applique la norme NF C 15-100 applicable aux installations électriques. Elles garantit votre sécurité et permet de répondre à tous vos besoins dans la maison.

Électricité : La norme NF C 15-100

Le respect de la norme est obligatoire pour toutes les installations neuves et pour les rénovations complètes. Ces règles s’appliquent également chaque fois que cela est possible aux rénovations partielles et aux extensions. La norme NF C 15-100 impose que le tableau électrique soit implanté dans une Gaine Technique Logement (GTL).

 tableau électrique

Le tableau électrique

La taille de votre tableau dépend du nombre d’appareils à installer et de leur encombrement . Vous pouvez également choisir la finition de votre tableau avec une porte vitrée par exemple. Prévoyez une réserve de 20 à 30 % pour les extensions futures, puis choisissez la solution qu’il vous faut. Les tableaux existent en solution encastrée ou apparente.

 tableau électrique

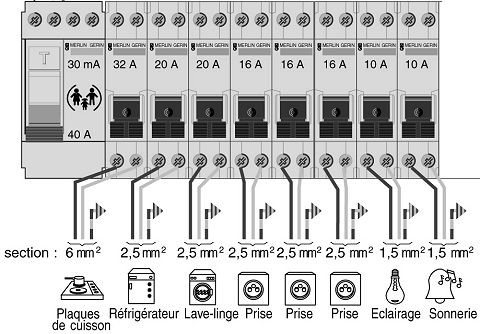

les composants du tableau

La composition d’un tableau électrique se fait à l’aide d’appareillages modulaires, de borniers et de peignes. Les appareils modulaires permettent d’assurer la protection des circuits et des personnes, de gérer la consommation ou l’éclairage.

  • 1. Alimentation par peignes horizontaux et verticaux
  • 2. Sécurité des personnes: interrupteur différentiel
  • 3. Protection des circuits: disjoncteur phase/neutre
  • 4. Vers disjoncteur d'abonné
  • 5. Protection des appareils électroniques: parafoudre
  • 6. Bornier de terre
 schéma tableau électrique

La Gaine Technique Logement (GTL)

Dans le respect de la norme NF C 15-100, la GTL permet d’accéder facilement à toute l’installation électrique. Elle regroupe en un seul emplacement toutes les arrivées des réseaux courants forts et faibles de l’installation. La GTL est obligatoire dans tous les logements individuels et collectifs.
Aucun fluide autre qu’électrique ne doit s’y trouver.

Dans le neuf

Il s’agit d’un volume de 450 x 150 mm pour les logements inférieurs à 35 m² et de 600 x 200 mm pour les logements supérieurs à 35 m2, ceci du sol au plafond, à l’intérieur du logement ou dans un local annexe (garage, par exemple) directement accessible. Les commandes des appareils devront se trouver à une hauteur comprise entre 1 m et 1,80 m du sol.

  • 1. Cloison de séparation
  • 2. Goulotte
  • 3. Platine de branchement et disjoncteur d'abonné
  • 4. Tableau électrique: courant fort
  • 5. Coffret de communication: courant faible (téléphone, TV, Informatique)

En rénovation

Lorsque la règle ci-dessus (pour le neuf) est irréalisable, il faut éviter d’installer le tableau dans un endroit humide ou à proximité de tuyaux d’eau et de gaz.

 schéma GTL

demande de devis

Remise aux normes électrique

Votre installation électrique vieillit

logo NF C 15 100

Une installation électrique défaillante représente un risque important d’électrisation (4 000 électrisations graves avec une centaine de morts par an), et cause de nombreux départs de feu (sur 250 000 incendies, 80 000 sont d’origine électrique).



Le thème remise aux normes électrique est souvent utiliser dans le cas de réaménagement ou achat/vente de votre bien immobilier. Il y a souvent une confusion entre la remise en conformité et la mise en sécurité dans le domaine de l'électricité.

1er cas la mise en sécurité :

  • Qu'est ce que c'est ?

La mise en sécurité consiste en la mise hors danger de l'installation électrique. Il s'agit de traiter les anomalies mises en évidence par le diagnostic électrique.

Les travaux de mise en sécurité peuvent être engagés par :

Le vendeur d'un logement qui souhaite valoriser son bien avant la transaction, l'acquéreur pour disposer d'une installation garantissant sa sécurité, le propriétaire souhaitant louer un logement, dans le cadre de l'obligation qui lui incombe de mise à disposition d'une installation assurant la sécurité des occupants.

  • Jusqu'où ?

Les travaux de mise en sécurité se limitent aux traitements des points d'insécurité, sans aucune modification de la structure de l'installation existante, ni de ses performances.

Et après les travaux ?

L'électricien peut faire appel à Consuel pour faire certifier les travaux réalisés et obtenir l'attestation correspondante. Ce document officiel a valeur de diagnostic électrique dans le cas de transaction immobilière s'il a été établi depuis moins 3 ans.

Ensuite la remise en conformité :

Les pouvoirs publics mettent en place des normes et réglementations pour réduire la consommation énergétique, sécuriser et pour uniformiser le parc électrique national.

Dans quel cas le faire ?

Création, rénovation totale, extension, modification d'une installation

  • Quoi faire ?

La norme NF C 15-100

Elle fixe la réglementation des installations électriques dans l’habitat neuf et rénové en France. Elle traite de leur conception et réalisation, de leur vérification et entretien en garantissant la protection de l'installation et des personnes habitant le logement. Elle est régulièrement mise à jour pour prendre en compte les évolutions des besoins en électricité, du confort et de l’usage des installations.

Pour plus d’informations : Cliquer ici sur Remise aux normes habitation

Cliquer ici sur Remise aux normes tertiaire

demande de devis

Installation de tableau électrique

L'entreprise 3CR-Concept vous propose d'installer votre tableau électrique. Notre grand savoir faire en ce domaine nous permet de répondre à toutes vos attentes , avec le souci du respect des normes en vigueurs, autant pour le simple particulier que pour le tertiaire.

tableau électrique

Pour plus d’informations : -> Professionnels

-> Particuliers

demande de devis

Remise aux normes électrique

Votre installation électrique vieillit

logo NF C 15 100

Une installation électrique défaillante représente un risque important d’électrisation (4 000 électrisations graves avec une centaine de morts par an), et cause de nombreux départs de feu (sur 250 000 incendies, 80 000 sont d’origine électrique).



Le thème remise aux normes électrique est souvent utiliser dans le cas de réaménagement ou achat/vente de votre bien immobilier. Il y a souvent une confusion entre la remise en conformité et la mise en sécurité dans le domaine de l'électricité.

1er cas la mise en sécurité :

  • Qu'est ce que c'est ?

La mise en sécurité consiste en la mise hors danger de l'installation électrique. Il s'agit de traiter les anomalies mises en évidence par le diagnostic électrique.

Les travaux de mise en sécurité peuvent être engagés par :

Le vendeur d'un logement qui souhaite valoriser son bien avant la transaction, l'acquéreur pour disposer d'une installation garantissant sa sécurité, le propriétaire souhaitant louer un logement, dans le cadre de l'obligation qui lui incombe de mise à disposition d'une installation assurant la sécurité des occupants.

  • Jusqu'où ?

Les travaux de mise en sécurité se limitent aux traitements des points d'insécurité, sans aucune modification de la structure de l'installation existante, ni de ses performances.

Et après les travaux ?

L'électricien peut faire appel à Consuel pour faire certifier les travaux réalisés et obtenir l'attestation correspondante. Ce document officiel a valeur de diagnostic électrique dans le cas de transaction immobilière s'il a été établi depuis moins 3 ans.

Ensuite la remise en conformité :

Les pouvoirs publics mettent en place des normes et réglementations pour réduire la consommation énergétique, sécuriser et pour uniformiser le parc électrique national.

Dans quel cas le faire ?

Création, rénovation totale, extension, modification d'une installation

  • Quoi faire ?

La norme NF C 15-100

Elle fixe la réglementation des installations électriques dans l’habitat neuf et rénové en France. Elle traite de leur conception et réalisation, de leur vérification et entretien en garantissant la protection de l'installation et des personnes habitant le logement. Elle est régulièrement mise à jour pour prendre en compte les évolutions des besoins en électricité, du confort et de l’usage des installations.

Pour plus d’informations : Cliquer ici sur Remise aux normes habitation

Cliquer ici sur Remise aux normes tertiaire

demande de devis

Tableau électrique

tableau électrique

Pour toute installation électrique industrielle et tertiaire, 3CR-Concept réalise :

L’étude, le montage et l’assemblage d’armoires & tableaux électriques.

3CR-Concept installe des produits permettant une importante disponibilité de l’énergie et assurent une sécurité maximale.
Robustes et évolutifs, ils apportent une réponse optimale à vos besoins dans les secteurs industriels et tertiaires. L’architecture électrique est repartie en plusieurs niveaux :

Tableau Général Basse Tension (TGBT)

C'est le tableau électrique basse tension des grandes installations électriques.

Ce tableau fait le lien entre l'arrivée du fournisseur (comme EDF en France) et le réseau du client (Entreprise, particulier...). Il peut être suivi de tableaux divisionnaires en fonction de la grosseur et du cahier des charges de l'installation. Il permet une adaptation de tension pour la suite de l'installation.

Tableaux divisionnaire

Le Tableau Divisionnaire (TD) d'unité regroupe, entre autres, l'alimentation électrique et les protections des circuits d'éclairage. Il se trouve à un endroit stratégique et central lié à l'occupation continue des locaux : près d'un local d'accueil ou d'un local de veille.

On prévoira un espace de réserve suffisant dans le tableau pour permettre d'y inclure les organes d'action, de commande et de gestion d'éclairage centralisé.

La position du Tableau Divisionnaire est souvent liée :

  • aux contraintes architecturales et techniques (positionnement des trémies et des espaces techniques imposés),
  • au compartimentage incendie (un tableau électrique par compartiment).

Tableaux locaux

Certains locaux spécialisés nécessitent une alimentation particulière, via des transformateurs d'isolement par exemple (selon la note technique T013). C'est le cas d'une salle d'opération d'un hôpital, par exemple.

L'alimentation de l'éclairage de ces locaux sera décentralisée par rapport au tableau divisionnaire de l'unité. Ce tableau local sera placé à proximité de la sortie , afin de notamment sensibiliser le personnel pour éteindre l'éclairage lorsque l'activité est terminée.

  • Le choix de l'emplacement de la commande tiendra compte de la possibilité de sensibiliser le personnel.

demande de devis
